先進封裝的興起，不僅僅是製程技術的延伸，更是半導體產業生態的一次深層次重組。過去，IC設計公司專注於電路創新，晶圓代工廠聚焦於先進製程，而封裝測試廠則負責後段整合與品質驗證，這樣的「線性分工」在摩爾定律高速推進的年代行之有效。

然而，隨著晶體管微縮逐漸逼近物理極限，單純依賴製程微縮已不足以滿足高效能運算、低功耗及小型化的需求。此時，先進封裝以異質整合與3D堆疊為核心，成為系統級效能突破的重要途徑。不同於傳統封裝僅是晶片與電路板的連接，先進封裝要求跨領域的深度協作。

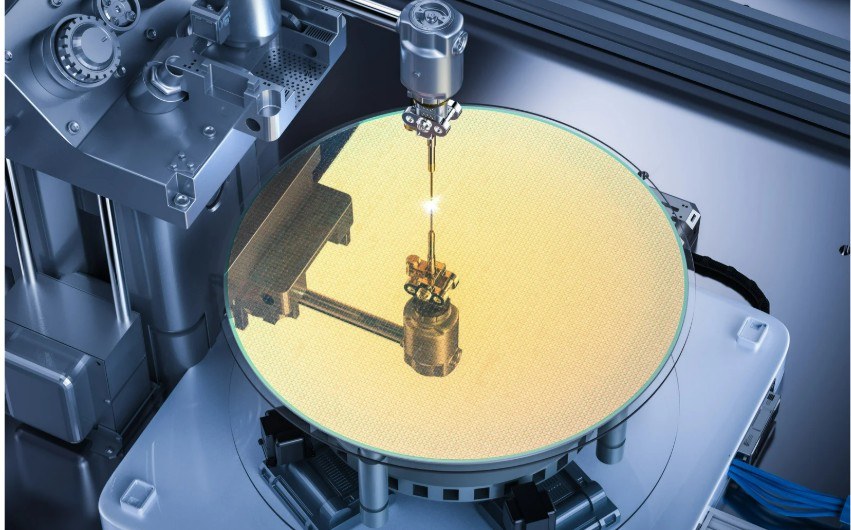

圖一 : 先進封裝將成為半導體技術突破與產業生態演化的核心引擎。

IDM廠的策略轉型

設計公司必須考慮封裝架構，晶圓廠需要掌握封裝與測試技術，而材料與設備供應商則要開發出能支撐異質整合的新材料與新工具。整個產業鏈不再是「點對點」的關係，而是更像一個「系統級共生網絡」。

對於擁有設計、製造、封裝全鏈能力的IDM廠商而言，先進封裝既是挑戰，也是重新定義競爭力的契機。

INTEL打造系統最佳化

Intel便是最具代表性的案例。其Foveros 3D堆疊技術透過矽中介層實現異質晶片的垂直整合，使不同製程節點的晶片能夠高效互連；而EMIB（嵌入式多晶片互連橋）則提供了更靈活的2.5D整合解決方案，避免大面積中介層的高成本問題。透過這些先進封裝技術，Intel能將CPU、GPU、AI加速器等不同晶片模組整合於同一平臺，打造出「系統級最佳化」的產品，進一步強化其在資料中心與高效能運算市場的地位。

三星強調高密度堆疊優勢

三星則以I-Cube與X-Cube技術積極佈局，強調晶圓級封裝與高密度堆疊的優勢，並與其自有記憶體業務（HBM、GDDR）結合，形成完整的解決方案。這種內部資源整合的優勢，讓IDM廠能在競爭激烈的市場中，提供更具差異化的產品組合。

然而，IDM的挑戰在於如何兼顧靈活性與成本效益。隨著客戶需求多元化，單一廠商難以獨立應對所有技術組合，如何在內部整合與外部協作之間取得平衡，將成為IDM成敗的關鍵。

晶圓代工廠的角色躍升

如果說IDM廠依靠垂直整合強化競爭力，那麼晶圓代工廠則是在先進封裝浪潮下，成功實現「價值鏈升級」的最佳代表。

臺積電的CoWoS（晶圓上晶圓系統整合）與InFO（整合型扇出封裝）是目前最具市場影響力的技術之一。透過CoWoS，臺積電能夠?qū)⑦壿嬀cHBM記憶體緊密結合，提供高頻寬、低延遲的解決方案，廣泛應用於AI GPU與超級電腦領域。InFO則主打高效能與低成本的扇出型封裝，成為智慧型手機與消費性電子產品的首選。

這些成功案例，使臺積電不再僅是「製程代工的供應商」，而是能提供「從設計支援到晶片封裝」的完整製造解決方案的合作夥伴。這一轉變，也讓晶圓代工廠在供應鏈中的話語權大幅提升，迫使設計公司必須更早地將封裝策略納入設計考量，與晶圓廠建立更深度的合作關係。

封裝測試廠的轉型

傳統上，封裝測試廠被視為半導體價值鏈中的「後段服務提供者」。但隨著先進封裝進入異質整合與系統級設計時代，封測廠的角色正在快速轉型。

日月光投控（ASE）便是轉型的典型代表。該公司不僅投入2.5D與3D封裝技術的研發，還積極與設計公司、晶圓廠共同開發整合方案。例如在高效能運算（HPC）與AI晶片領域，ASE透過與晶片設計公司協同設計，提供專屬的封裝架構，確保訊號完整性與散熱效能。這意味著，封測廠不再只是「把晶片封起來」的代工角色，而是參與產品設計與系統最佳化的核心夥伴。這一轉變，提升了封測廠在供應鏈中的價值與議價能力。

材料與設備供應商的創新驅動

先進封裝的進展，對材料與設備供應商提出了前所未有的挑戰與機會。

在材料方面，隨著晶片間互連密度不斷提升，新一代基板材料（如 ABF 替代品）、微凸塊（Micro-bump）、混合鍵合（Hybrid bonding）材料的需求急速上升。這些材料必須同時具備高導電性、低熱膨脹係數與高可靠性，才能支撐大規模3D堆疊。

機器人是否該懂「界線」?

在設備方面，封裝精度要求接近甚至超越傳統光刻技術，帶動高精度對位、雷射加工、X-ray與光學檢測設備的快速成長。像應用材料（Applied Materials）、東京威力科創（TEL）與科磊（KLA）等設備商，皆積極投入先進封裝專用設備的研發。

由於封裝不再只是「後段製程」，材料與設備商也必須與晶圓廠、封測廠密切合作，參與標準制定與技術共研，這使得供應鏈協作的範圍更加廣泛。

EDA的新挑戰

在先進封裝逐漸成為半導體產業主流的過程中，異質整合與3D堆疊技術的快速發展，也使得EDA（電子設計自動化）工具的角色日益重要。過去的設計流程主要聚焦於單一晶片的電路設計與功能驗證，重點在於確保電路邏輯正確、功耗達標以及製程相容性。

然而，當封裝已不再僅是後段的加工程序，而是與系統效能息息相關的核心環節時，EDA工具必須能夠處理更高層級的設計挑戰，尤其是在多晶片協同運作的情境下。

設計工具的演進

在過去，設計流程主要聚焦於單一晶片的電路設計與功能驗證，重點在於確保電路邏輯正確、功耗達標以及製程相容性。 然而，新一代的AI晶片已經難以再延續過去的封裝流程。

熱管理

首先，熱管理成為最關鍵的議題之一。在傳統單晶片設計中，散熱通常可以透過晶片架構、封裝材料或系統端散熱方案加以解決。

然而，在2.5D與3D封裝中，晶片層層堆疊，熱傳導路徑被大幅縮短與複雜化，導致熱集中效應更為嚴重。如果無法在設計階段就進行精準的熱模擬與預測，不僅會影響晶片效能，甚至可能造成可靠度下降。因此，EDA工具必須能支援細緻的熱分析模型，協助工程師在系統層級規劃散熱解決方案。

電源完整性與訊號完整性

其次，電源完整性（PI）與訊號完整性（SI）的挑戰也隨之放大。隨著晶片間互連密度提升，數據傳輸速率更高，訊號干擾與延遲問題愈加嚴重。若缺乏完整的SI/PI分析，設計成品可能在高頻運作下出現嚴重效能衰減。這意味著EDA工具不僅要在佈局與佈線階段考慮訊號路徑，還要能跨越不同封裝架構與材料，模擬可能的電磁干擾與電壓降，進而確保系統整體的穩定性。

跨製程節點的整合

第三，跨製程節點的整合也成為異質整合下的一大挑戰。隨著先進封裝允許將不同製程節點甚至不同功能的晶片模組整合於同一系統，例如在5nm、7nm的邏輯晶片與記憶體模組間進行協調，EDA工具必須能支援跨節點的參數建模與協同設計。這不僅是電路設計的問題，更牽涉到時序匹配、功耗平衡以及封裝架構上的兼容性。

正因如此，全球主要的EDA廠商如Synopsys、Cadence與Siemens EDA，紛紛投入針對異質整合與3D封裝的專用平臺開發。這些平臺不僅提供跨晶片的模擬與驗證功能，也能幫助設計團隊在設計初期就考慮熱管理、訊號完整性以及跨製程協作等問題，讓整體設計流程朝向系統級最佳化。這種系統導向的設計思維，已經逐漸取代過去以單一晶片為中心的優化方式，並將成為未來半導體設計的核心模式。

系統級最佳化

先進封裝所帶來的最大變革，不僅僅是晶片效能的突破，而是驅動了整個半導體供應鏈生態的重塑。在過去的產業模式中，供應鏈以線性分工為主：IC 設計公司專注於電路設計，晶圓廠專注於製造，封測廠則在最後負責晶片的封裝與測試。

然而，異質整合與 3D 封裝的興起，使這種「前後段清晰切割」的模式逐漸失效。因?yàn)楫a(chǎn)品效能不再僅依賴於單一環節，而是取決於從設計、製造、封裝到測試的整體協同與最佳化。

在這樣的背景下，系統級最佳化成為新生態的核心。這意味著晶片設計公司要考慮電路邏輯的正確性，更要在初期設計階段便與晶圓廠、封測廠和材料供應商協同，定義封裝架構、互連方式與散熱策略。例如，AI 加速器或 HPC 晶片往往需要邏輯晶片與高頻寬記憶體的緊密耦合，若設計公司未在早期就與封裝及材料廠討論，便可能導致產品在散熱、可靠度或良率上出現瓶頸。

晶圓廠與封測廠角色重新定位

這種轉變讓晶圓廠不再只是代工廠，而是「整合式製造解決方案」的提供者，必須在晶圓設計初期即考慮未來的封裝路線。封測廠則從傳統的加工服務者，轉型為設計夥伴與系統協同的參與者，透過專屬封裝架構提升整體效能與可靠度。

結語

先進封裝正在重塑半導體產業的遊戲規則。它迫使供應鏈從過去的線性分工，轉向多方共創的網絡合作模式。IDM廠藉由內部資源整合強化優勢，晶圓代工廠以整合式解決方案鞏固地位，封測廠轉型為策略夥伴，材料與設備供應商則因應新需求推動創新，而EDA工具則為異質整合提供關鍵支撐。

未來，隨著AI、5G/6G、高效能運算與自駕車等應用持續推進，先進封裝將成為半導體技術突破與產業生態演化的核心引擎。整個產業不再只是追逐「更小的製程節點」，而是進入「系統級最佳化」的新時代。
