要能夠在先進封裝領域立足,關鍵製程的每一個環節都不能馬虎,必須要先能清楚掌握,並達成客戶最需要的核心價值,也就是系統「高度集成化」的整合能力。
運用「分段型屏蔽」技術,透過特殊開發的分段型屏蔽(Trenching & Filling epoxy)以及屏蔽格柵(Shielding Fence)等兩大手法,能夠?yàn)榭蛻艨脱u化微小化產品,達成細如髮絲之間的工藝水準。
分段型屏蔽—隔間屏蔽製程
分段型屏蔽技術(Compartment shielding technology)是系統級封裝(SiP)中實現不同功能模組間電磁屏蔽的重要技術。
隨著SiP技術的不斷進步,傳統的金屬遮罩(Metal Can)焊接屏蔽方式,因其占用空間大、設計靈活性差,只適用於非模具(Non-Mold)產品等缺點,已逐漸被淘汰。環旭電子首創「Trenching & Filling epoxy 隔間屏蔽製程」突破這一限制,為SiP產品的發展提供有力支持。

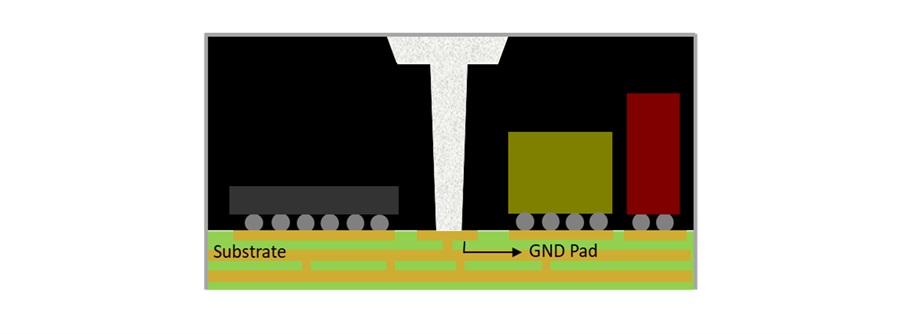

「隔間電磁屏蔽」為SiP帶來全新的解決方案。該技術通過在塑封後的產品上利用激光刻蝕的方法挖槽,並填入導電膠,與表面的共型屏蔽層(Conformal Shielding)相連,從而實現了完整的隔間電磁屏蔽。
該方法實現了靈活的屏蔽路徑設計,簡化了SiP佈局難度,提升了空間利用率;同時,高導電性的銀膠和完全封閉的屏蔽設計,顯著提升了電磁屏蔽的性能。此外,高精度的激光挖槽與點膠工藝,高導電性的銀膠等特點,進一步縮小了電磁屏蔽所佔用的SiP空間。
屏蔽隔柵技術—提升屏蔽穩定性與成本效益
隨著SiP產品朝微小化和高整合度的持續發展,對隔間屏蔽的要求也日益提高,為了進一步改善屏蔽效果、降低成本、提高生產效率,屏蔽隔柵技術應運而生。有別於PCB封裝中的金屬屏蔽柵欄,新開發的技術是金屬柵欄屏蔽技術與SiP隔層屏蔽技術的結合。
它不僅依靠金屬柵欄框架的屏蔽效果,還依靠金屬柵欄和濺鍍網絡的整合。新的屏蔽柵欄技術能夠在SiP隔層屏蔽製程中整合金屬屏蔽柵欄。
為了確保良好的製程良率與屏蔽效能,環旭電子與3家金屬屏蔽柵欄廠商合作進行SiP屏蔽柵欄材料與製程設計規則研究,藉以提升了可靠性測試中的屏蔽穩定性,並且大幅度節省成本。

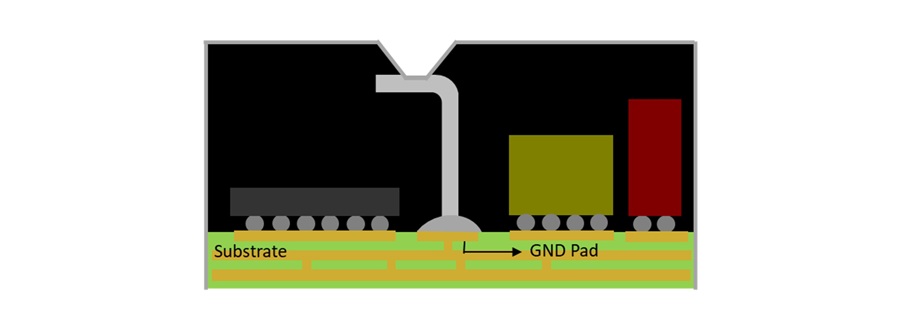

使用的SiP屏蔽柵是針對SiP產品中的金屬隔柵,金屬隔柵材料必須遵循客製化設計,供應商應提高其尺寸控制和清潔度,以確保良好的SMT品質。Shielding Fence屏蔽通過在基板上焊接fence,塑封後用激光刻蝕將fence露出來,並與產品表面的Conformal Shielding屏蔽層相連,實現完整的隔間電磁屏蔽。
該項技術的優點在於:

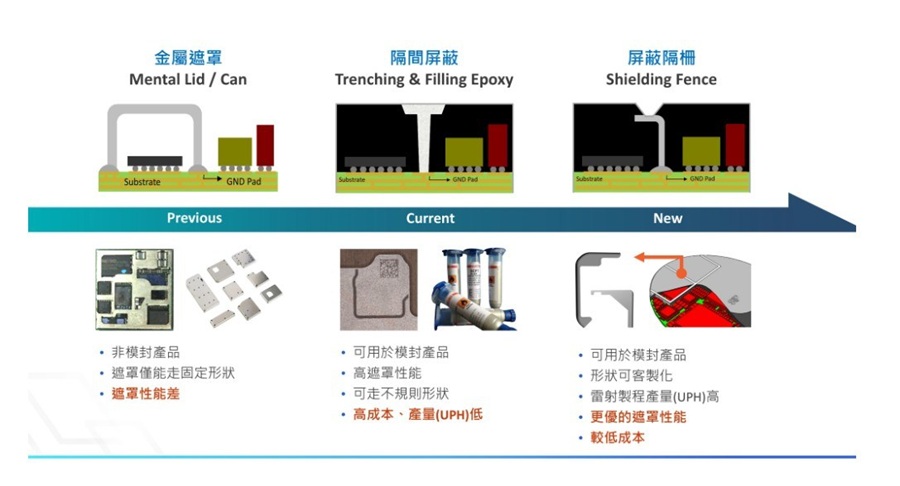

表一 電磁屏蔽解決方案比較:金屬遮罩 vs 屏蔽格柵
|
項目
|
金屬遮罩Metal Can製程
|
屏蔽隔柵Shield Fence製程
|
|
材料
|
使用銀膠等昂貴材料
|
隔柵可減少材料成本
|
|
工藝
|
需填膠、烘烤,雷射加工較多
|
不需填膠、烘烤,雷射加工大幅減少
|
|
成本
|
材料成本高,製程成本高
|
材料成本低,製程成本低
|
|
效率
|
生產週期長,良率可能不穩定
|
生產週期短,良率更穩定
|
|
可靠性
|
銀膠接觸不良或老化可能導致電路故障
|
焊接連接更穩定,產品可靠性更高
|
在電子產品日益微小化、功能整合化的趨勢下,電磁屏蔽技術成為確保產品穩定運行的關鍵。環旭電子開發的分段型屏蔽技術,為這個挑戰提供了創新的解決方案。
透過精準的激光蝕刻和導電膠填充,環旭電子成功將複雜的電磁屏蔽問題分解為可控的工藝步驟。這種技術不僅大幅提升了產品的電磁兼容性,更有效地利用了有限的PCB空間,滿足了現代電子產品對小型化、高性能的要求。
